隨著煤礦開采深度的不斷加大 ,綜合機械化程度的提高 ,礦井通風量也在不斷加大。致使局部地區風壓過大 ,單靠人力啟閉風門存在一定的困難 ,且對風門的維護不利 ,對礦井通風系統的穩定存在一定的威脅。為此 ,結合現場實際 ,研制應用了礦用紅外線自動風門啟、閉裝置 ,應用一年多來 ,取得了較好的社會效益和經濟效益。
紅外線遙感風門功能
(1)行人通過風門時風門自動打開 ,經過一定時間延時后(延時時間可任意調整) 風門自動關閉。
(2)兩道風門之間設有電氣閉鎖 ,一側風門開啟時 ,另一側不能同時打開 ,以避免造成風流短路 ,并有對面風門開啟指示信號 ,以提示行人注意。
紅外線遙感風門工作原理

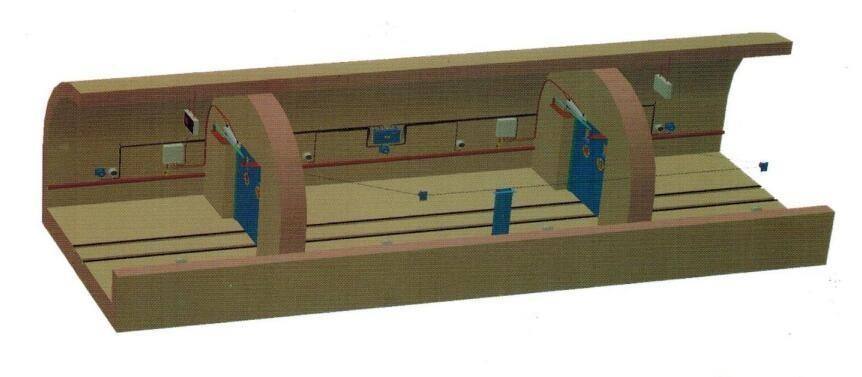

風門的啟、閉靠氣缸的伸、縮通過牽引鋼絲繩拉動風門來完成。氣缸的動力來源于井下高壓風管內的壓縮空氣。
當行人經過風門兩邊的紅外線傳感器時 ,人體熱量產生的紅外線經過菲湟爾透鏡的會聚 ,激發紅外線接收器產生一種微弱的低頻信號。該信號經過放大、比較后 ,通過傳輸電纜傳送給主機。
主機對其進行放大、整形處理、功率放大、狀態轉換后控制固體繼電器動作 ,由固體繼電器的動作指令控制電磁閥打開 ,壓縮空氣通過電磁閥推動氣缸伸出拉動牽引鋼絲繩打開正向風門和反向風門。當行人通過風門一定時間后 ,主機延時結束 ,輸出電壓中斷 ,固體繼電器復位 ,控制電磁閥關閉 ,氣缸回縮 ,風門靠彈簧和風壓的作用關閉 ,并拉緊鋼絲繩。該裝置經在現場應用 ,具有以下
紅外線遙感風門優點 :
(1)結構簡單 ,且不易損壞 ,使用壽命長 ,維護方便。
(2)動作靈敏可靠 ,自動化程度高。
能有效地保護風門不被損壞。
隨著煤礦開采深度的不斷加大 ,綜合機械化程度的提高 ,礦井通風量也在不斷加大。致使局部地區風壓過大 ,單靠人力啟閉風門存在一定的困難 ,且對風門的維護不利 ,對礦井通風系統的穩
定存在一定的威脅。為此 ,結合現場實際 ,研制應用了礦用紅外線自動風門啟、閉裝置 ,應用一年多來 ,取得了較好的社會效益和經濟效益。
