GFK30 礦用風門開閉狀態傳感器
一、 概述
1、 用途和特點
本產品是一種檢測煤礦井下風門開閉狀態的位置傳感器。它可在煤礦檢測系統中作為一種工況傳感器而得到廣泛應用。它以開關量的形式將風門位置信息經監控系統分站發送到地面中心站，并可在終端屏幕上顯示，以便及時了解和控制礦井通風系統的通風流向情況。
2、 產品型號及含義
G F K 30
主參數：動作距離 30mm ；
開關；
用途：風門；
類型：礦用。
3、 防爆型式
防爆型式：礦用本質安全型；
防爆標志： Ex ibI 。
4、 工作環境
—— 環境溫度： 0 ℃ ～ + 40 ℃ ；
—— 平均相對濕度：不大于 95% （ + 25 ℃ 時）；
—— 大氣壓力： 80kPa ～ 106kPa ；
—— 風速： 0 ～ 8m/s
—— 煤礦井下有甲烷、煤塵爆炸性混合物，但無破壞絕緣層的腐蝕性氣體場合。
5、 警告：嚴禁帶電開蓋！嚴禁非專業人員打開維修！
6、 產品執行標準
本產品執行 MT/T 844-1999 、 Q/320307KAC20-2010 。
二、 結構特征及工作原理
1. 結構特征

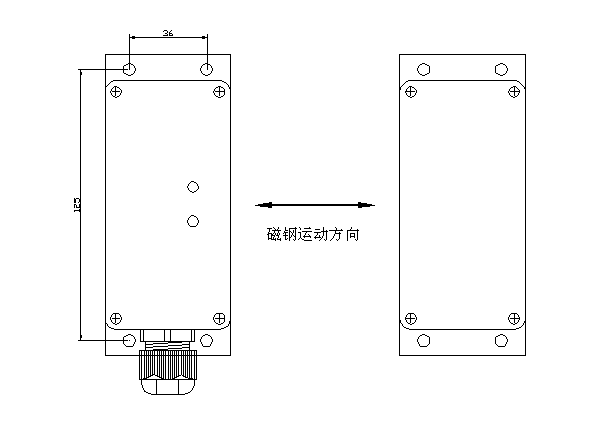

GFK30 風門狀態傳感器主要由傳感器組件和磁體組件兩部分組成。 圖示如下：
2. 工作原理
GFK30 風門狀態傳感器是一種磁性驅動的接近開關，磁體組件固定在風門上，傳感器組件固定在毗鄰的門框上。當風門開關時傳感器輸出相應的信號。
三、 技術特性
1. 供電電源
a) 工作電壓 : DC 5V ～ 24V ；
b) 工作電流 : ≤ 50mA 。
2. 主要技術指標
a) 開閉狀態顯示：光顯示。風門開：綠燈亮；風門關：紅燈亮。
b) 輸出信號：無源接點；接點容量： DC24V,0.1 A （ 屬符合 GB3836.4 規定的簡單設備，用于經防爆檢驗合格的本安電路中） 。
c) 動作距離：不小于 30m m ；復位點距離：不大于 50mm 。
3. 功能
以開關量的形式將風門位置信息經監控系統分站發送到地面中心站，并可在終端屏幕上顯示，以便及時了解和控制礦井通風系統的通風流向情況。
四、 外形尺寸及重量（見表 1 ）
表 1 外形尺寸及重量
|
序 號 |
項 目 名 稱 |
基 本 參 數 |
|
1 |
外形尺寸，（ L × B × H ） mm |
154 × 57 × 38 |
|
2 |
重量 kg |
0.4 |
|
|
|
|
五、 安裝使用及維護保養
1. 安裝使用：當傳感器安裝在離風門鉸鏈最遠端的門框邊上時，傳感器處于最敏感位置，先安裝傳感器組件在門框上，再將磁體組件安裝在門上，但必須使兩組件的紅色定位標記相對應（注意：紅色定位標記兩側不能有導磁 材料，以免影響傳感器靈敏度），并使間距小于 30mm ，同時打開傳感器上蓋，用本質安全型歐姆表檢查風門傳感器輸出情況。應反復開閉風門數次，確保輸出信號可靠。
2. 維護保養
a) 傳感器在使用過程中要根據煤礦安全規程的要求定期進行檢查，如果發現有問題應及時進行維修或更換，維修更換時應切斷電源。。
b) 一般每半年進行一次檢驗即可。
c) 傳感器經過長期閑置后再次使用時，一定要在地面打開調試好以后才能下井安裝使用。
六、 故障分析與排除
|
故障現象 |
原因分析 |
排除方法 |
|
傳感器無任何信號 |
1 、接線錯誤或斷線
2 、傳感器組件內部電路損壞 |
1 、檢查、連接
2 、更換傳感器組件 |
|
檢測失靈 |
1 、傳感器安裝位置不合適
2 、傳感器主體內部電路損壞 |
1 、重新調整
2 、更換傳感器組件 |
|
|
|
|
七、 安全保護及事故處理
1. 安全保護
a) 經常檢查外配線和內接線端子是否緊固，接地是否可靠 , 顯示是否正常；
b) 經常檢查電氣回路的絕緣電阻是否符合要求；
c) 入井和使用過程中，應對本安電路的電氣參數進行檢查；
d) 本產品不得隨意與其它未經聯檢的設備連接。
2. 事故處理
a) 在使用和維修過程中必須維持原設計的本質安全電路的電氣參數和保護性能 , 更換本安電路及關聯電路中的電氣元件時， 不得擅自改變電路的電氣參數和本安性能，也不得改變本安電路和與本安電路有關的電氣參數及元器件的電氣參數和規格型號等 ，特殊部件應向廠家購買，更不得仿制；
b) 井下有瓦斯爆炸危險的場所檢修本產品時，禁止用非防爆儀表進行測量或用電烙鐵檢修，檢修時及時切斷前級電源；
c) 在非危險場所安裝的本產品的關聯設備，檢修時必須切斷接到危險場所的本質安全型電路的接線；
d) 運行中的應定期檢查傳感器的動作可靠性。
八、 注意事項
1. 若所監視的風門處于不頻繁開閉狀態，應定期檢查風門及連接電纜，以確保其功能正常。
2. 維修時不得改變本安電路和與本安電路有關的元器件的電氣參數、規格和型號；
3. 接線參照產品內接線圖接線。
九、 開箱及檢查
1. 當使用前打開包裝箱時應先閱讀使用說明書，并按照使用說明書的要求進行檢驗和試驗。
2. 一般先檢查出線嘴連通節內是否按規定放置了膠堵、死堵、活堵，檢查箱體表面有無銹蝕和劃痕，確認無質量問題后再進行安裝使用。
一十、 運輸
包裝后的 傳感器 在避免雨雪直接淋襲的條件下，可適用于水運、陸運和空運等各種運輸方式。
