礦井通風設備，具體涉及一種在電網停電時可由井上控制開、關的遙控氣動風門。

礦井坑道中的風門，是礦井通風網絡中重要的組成部分。過去風門的開關多靠人力；過車風門設置簡易拉桿，用礦車撞桿實現開關動作。近年來隨著生產發展的需要和技術水平的提高，國內外研制了許多類型的電動自動風門，其控制方式有光電、紅外傳感等。應該說，目前的電動自動風門在滿足正常生產需要中已發揮了應有的作用。但由于所采用的電機功率較大(2000瓦左右)，電壓等級較高(127V、220V、380V)，在一旦發生礦井火災，電網停電的情況下，就難以實現地面遙控。而由于要害部位的風門不能地面遙控，風流流向不能及時調整轉換，致使火勢不能得到有效控制，這樣的教訓是很深刻的。因此研制受地面救火指揮中心直接控制開關的風門已納入煤炭部滅火專家指揮系統的重大攻關課題。

遙控氣動風門目的就是為遙控風門系統提供井下硬件執行機構，使一旦礦井發生火災時，在全停電的情況下，靠小功率備用電源供電使風門受控于地面指揮中心。

遙控氣動風門技術方案：

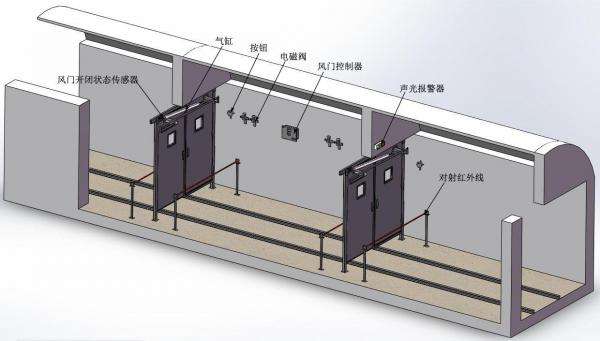

是以壓縮空氣做風門開、關門機構的動力源。開、關門機構包括氣缸、搖臂、撥門桿，氣缸和搖臂分別以鉸鏈連接在固定架上，氣缸的活塞桿連接在搖臂上，撥門桿固定在門扇上，當汽缸的活塞桿伸出時，推動搖臂擺動，將門扇推開到位，搖臂上的鉤子與撥門桿勾在一起，當汽缸的活塞桿收縮時，搖臂與撥門桿脫開、門扇自動回到關閉位置。

驅動氣缸運動的壓縮空氣由電磁閥控制，驅動機構是由微型電機、蝸輪減速器、凸輪機構、二位三通閥組成的自動控制閥組。該閥組具有機械自鎖性能，克服了通用電磁閥工作時需要連續供電的缺點，在使用備用電源時可大大延長備用電源的使用壽命。

微型電機的運動即風門控制由電腦控制器來完成?？刂破?、傳感器和地面專家指揮系統微機接口組成井下控制分站。該分站的功能是(1)將風門的開、關狀態傳送到地面；(2)接受地面指揮中心的指令完成開、關動作；(3)平時受紅外傳感器控制，滿足通車行人的需要；(4)在電網停電時自動切換到備用電源，接受地面遙控。本實用新型應用復式供電方式，平時靠電網供電，在停電時使用備用電源供電，采用特殊型式的可充電鎘鎳電池組做為井下控制的后備電源；采用雙音頻編解碼專用集成電路實現信號傳輸與遙測遙控。

本實用新型以氣動機構取代了電動自動風門中的2000瓦左右的電動機，而其電控部件的電壓和功率只有12V、15W，因而可用可充電的鎘鎳電池組做為備用電源，這就為一旦發生火災，電網全停電的情況下，實現風門地面遙控提供了可靠的技術保障。
