目前礦上常用礦用調節式風門樣式我們都可以定做，井下調節風門常用的定做如下：

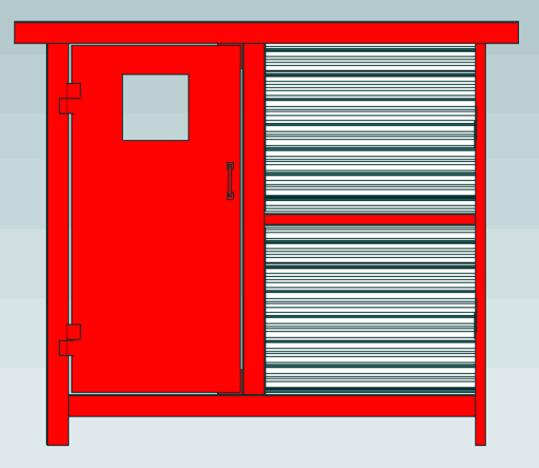

單向調節風門:主要是一面可以調節現在礦上大多為單向調節,實用性強

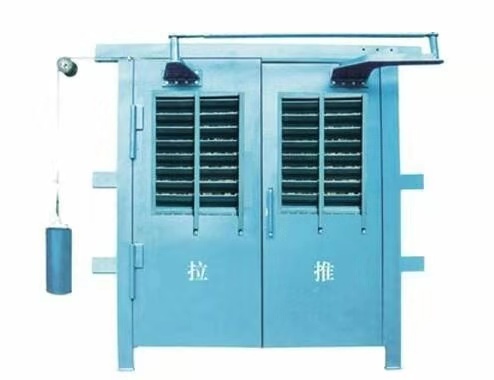

雙向調節風門：先天美觀大方比較適用于井下大風流場所

對開式調節風門:s如果尺寸較大可做成對開式風門,開啟方式一般為向同方向開啟。

半自動調節風門：在井下聯絡巷為了方便出行也可以配套閉鎖裝置做成自動型風門與半自動型風門。

風門做的好,下礦不怕早。有了這種風門我們不能完全說您就再無后顧之憂了,我們只能說我們在盡大的努力,不偷工減料,不以次充好,給您份量實足的產品,給您我們無聲的保護。山東調節風門哪家強？歡迎來山東找和利隆。

煤礦井下調節風門的主要作用和分類

我公司研制的全自動調節風窗能根據需求，靈活簡單、全自動調節風量的大小，通過刻度盤指示實現無級調節；選擇我們將會是永久的合作。

風量靈活可調，通過刻度指示實現無級調節；手動或氣動操作，簡單、靈活；組合式結構，方便安裝、運輸，可重復使用；采用復合材料和玻璃鋼覆層，阻燃、防腐、防潮；產品系列化，可滿足不同巷道及行人要求；

礦用調節式無壓風門可以做成自動調節風門嗎

今天老客戶打電話問李總，調節風門可以做成自動調節的？很多客戶可能不知道調節風門是什么？調節風門有百葉式無壓調節風門跟插板式無壓調節風門兩種，這兩種都是用在巷道中進行調解風量使用的。很多廠家做的調節風門都是手動調節的，按礦井要求手動調節到多少度實現風量的同行。今天的老客戶范總要求調節風門做成全自動調節的，這個要求完全可以滿足的，我們李總生產過多種自動調節風門了。調節風門上配套上主機跟遙控開關，可以根據礦井的需求調節度數實現風量自動調節。客戶的所有問題在李總這邊都不是問題都可以按要求去定做，沒有做不到的只有礦井想不到的。并且我們生產風門十多年來一直根據礦井的改進需求改進著風門，使得風門更加的先進更加的方便。

礦用調節式無壓風門可以做成自動調節風門

礦用調節風門或礦用調節風窗從門扇的的數量上可分為單扇調節風門和雙扇調節風門；單扇礦用調節風窗適合在巷道比較狹窄的位置使用。雙扇調節風窗從開關方向這個角度分為同向開關和異向正反開閉兩種（異向開閉的調節無壓風門也叫調節式礦用雙向無壓風門或調節式煤礦平衡無壓風門，調節式礦用對開式無壓風門等）；雙向調節無壓風門就是在礦用對開式無壓風門的門扇上采用百葉窗式的調節風窗能調節煤礦巷道的風速和流量，到達能安全生產的需要的工作環境，調節式煤業無壓風門就是少花錢多辦事、例行節約、節能降耗的具體體現。礦用調節無壓風門（風窗）的出現改變了巷道的臟亂差的惡劣環境，它的多元化可滿足不同巷道通風及行人的需求并且使巷道變成了讓人感覺舒服愉悅的場所。礦用調節風門 煤礦井下調節風門 井下調節風門



煤礦井下通風是保證人員安全和生產正常的最基本的條件之一。隨著生產進度和生產條件的變化，通風系統中各部位的通風量需要進行調度調節，而且這種調節是經常性的。目前用的最多的調節風量的設施就是調節風窗，即通過改變通風窗口的截面大小，實現通風量的調節。



傳統的風窗至只起到調節通風量的作用,在突出礦井，需要用于防止工作地點一旦發生煤與瓦斯突出或瓦斯爆炸事故導致災害范圍擴大，所以需要在風窗上安裝防逆風裝置，傳統在風窗上安裝防逆風裝置，結構復雜，易損壞，等問題。





技術實現要素：



本實用新型所要解決的技術問題，是針對上述存在的技術不足，提供一種煤礦井下風門調節風窗。便于安裝和拆卸，通風時風量的調節方便，便捷，同時防逆，避免增大危害。



本實用新型采用的技術方案是：提供一種煤礦井下風門調節風窗，包括圓柱狀的窗框；窗框外表面中部固定安裝有固定氣囊；固定氣囊頂端左部接通有固定充氣囊；窗框內側面左部固定安裝有調節氣囊；調節氣囊底端接通有調節充氣囊；窗框內固定安裝有防逆裝置；



所述的防逆裝置包括與窗框內側面底端從左至右依次固定安裝的至少兩個支撐桿；支撐桿頂端都與一個調節桿固定連接；調節桿外側面左部沿環形方向均勻設置有至少四個調節槽；調節槽內通過轉軸轉動安裝有調節板；調節板表面都與一個擋風膜固定連接；在調節槽右方，調節桿外側面與調節槽位置對應設置有卡槽；卡槽內均滑動安裝有卡板；卡板底端均穿入調節桿內；卡板底端均固定安裝有連接線；連接線另一端均從支撐桿左側壁穿過，且分別與調節板頂端固定連接；在卡槽右方，調節桿外側面滑動安裝有調節環；調節環內側面左部開有卡位槽；卡位槽與卡板卡接配合；調節環外表面沿環形方向均勻固定安裝有調節底座；調節底座內均通過轉軸轉動安裝有擴撐板；調節桿外表面右部固定安裝有支撐環；支撐環右端沿環形方向均勻開有缺口；缺口內均通過轉軸轉動安裝有支撐骨；支撐骨右側面都與一張彈性膜固定連接；彈性膜中心與支撐環固定連接；支撐骨左側面中部固定安裝有支撐底座；擴撐板另一端與支撐底座通過轉軸轉動安裝；支撐環和調節環之間固定安裝有彈力繩；彈力繩左端與調節環右側面固定連接；彈力繩右端與支撐環左側面固定連接。



進一步優化本技術方案，煤礦井下風門調節風窗的窗框內側面右部固定安裝有過濾網。



進一步優化本技術方案，煤礦井下風門調節風窗的窗框外表面涂有一層特氟龍涂層。



本實用新型與傳統煤礦井下風門調節風窗相比，其有益效果在于：



1、通過固定充氣囊對固定氣囊進行充氣，固定氣囊充氣膨脹后，固定氣囊對風門進行擠壓，從而將窗框固定在風門上，操作簡單方便，便于固定和拆卸；



2、窗框被固定在風門上之后，通過調節充氣囊對調節氣囊的充氣和排氣，充氣的調節氣囊充氣膨脹，從而壓縮自身，環形的調節氣囊膨脹自我擠壓進行密封，需要風量調節時，通過調節充氣囊對調節氣囊排氣，調節氣囊排氣后其內環的直徑變大，從而使通風量變大，通過擠壓調節充氣囊對調節氣囊進行充排氣，對調節氣囊的內環直徑進行調節，從而調節通風量的大小，調節更加方便；



3、調節桿通過支撐桿被固定在窗框中心位置，在順風調節風量的情況下，調節環拉動彈力繩受力使支撐骨與調節桿接觸，彈性膜覆蓋在支撐骨上，支撐骨不發生擴撐，不影響風流量，在有逆風從調節氣囊處吹入窗框內時，逆風受擋風膜的影響，逆風會吹動擋風膜，擋風膜受風吹力之后，作用在調節板上，調節板受力發生轉動，從而拉動連接線，將連接線另一端的拉板從豎直狀態拉動為傾斜狀態，卡板不對調節環起卡位作用，調節環受彈力繩拉力，發生移動，從而使擴撐板發生角度變化，擴撐板支撐支撐骨發生擴撐，支撐骨與窗框內側壁接觸，彈性膜同樣與窗框內側壁接觸，彈性膜對窗框內進行封堵，逆流的氣體不會向外流出，從而防止逆流氣體造成的危害。





圖中，1、窗框；2、固定氣囊；3、固定充氣囊；4、調節氣囊；5、調節充氣囊；6、支撐桿；7、調節桿；8、調節槽；9、調節板；10、擋風膜；11、卡槽；12、卡板；13、連接線；14、調節環；15、卡位槽；16、調節底座；17、擴撐板；18、支撐環；19、缺口；20、支撐骨；21、彈性膜；22、支撐底座；23、彈力繩；24、過濾網。



具體實施方式



下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。



如圖1-5所示，煤礦井下風門調節風窗，包括圓柱狀的窗框1；窗框1外表面中部固定安裝有固定氣囊2；固定氣囊2頂端左部接通有固定充氣囊3；窗框1內側面左部固定安裝有調節氣囊4；調節氣囊4底端接通有調節充氣囊5；窗框1內固定安裝有防逆裝置；所述的防逆裝置包括與窗框1內側面底端從左至右依次固定安裝的至少兩個支撐桿6；支撐桿6頂端都與一個調節桿7固定連接；調節桿7外側面左部沿環形方向均勻設置有至少四個調節槽8；調節槽8內通過轉軸轉動安裝有調節板9；調節板9表面都與一個擋風膜10固定連接；在調節槽8右方，調節桿7外側面與調節槽8位置對應設置有卡槽11；卡槽11內均滑動安裝有卡板12；卡板12底端均穿入調節桿7內；卡板12底端均固定安裝有連接線13；連接線13另一端均從支撐桿6左側壁穿過，且分別與調節板9頂端固定連接；在卡槽11右方，調節桿7外側面滑動安裝有調節環14；調節環14內側面左部開有卡位槽15；卡位槽15與卡板12卡接配合；調節環14外表面沿環形方向均勻固定安裝有調節底座16；調節底座16內均通過轉軸轉動安裝有擴撐板17；調節桿7外表面右部固定安裝有支撐環18；支撐環18右端沿環形方向均勻開有缺口19；缺口19內均通過轉軸轉動安裝有支撐骨20；支撐骨20右側面都與一張彈性膜21固定連接；彈性膜21中心與支撐環18固定連接；支撐骨20左側面中部固定安裝有支撐底座22；擴撐板17另一端與支撐底座22通過轉軸轉動安裝；支撐環18和調節環14之間固定安裝有彈力繩23；彈力繩23左端與調節環14右側面固定連接；彈力繩23右端與支撐環18左側面固定連接；窗框1內側面右部固定安裝有過濾網24；窗框1外表面涂有一層特氟龍涂層。



在礦井下使用時，將窗框1插入進風門，然后通過擠壓固定充氣囊3對固定氣囊2充氣，固定氣囊2充氣后膨脹，從而將窗框1擠壓固定在風門上，而調節氣囊4在不使用時為膨脹狀態，調節氣囊4為環形，膨脹的調節氣囊4自身擠壓從而形成密封，阻斷了氣體的流動；



固定充氣囊3和調節充氣囊5均為傳統充氣囊，可以單向進氣，并且其自身攜帶有排氣閥同于氣體的排放；



在需要對通風量進行調節時，通過調節充氣囊5對調節氣囊4進行氣體的排放，調節氣囊4氣體排放之后，調節氣囊4的環形直徑暴露，從而用于通風，在講通風量調節至合適量度之后，調節充氣囊5停止對調節氣囊4的排氣，在當通風量的量度不夠時，通過調節充氣囊5繼續排氣，繼續擴大調節氣囊4的環形直徑，通風量擴大，在當通風量較大時，通過調節充氣囊5對調節氣囊4充氣，調節氣囊4充氣膨脹，將調節氣囊4的環形直徑擠壓變下，從而使通風量減小；



在進行正常通風使用時，支撐桿6將調節桿7固定安裝在窗框1的中心位置，在進行風量的調節時，風流量從窗框1右端進入，從左端的調節氣囊4處流出，此時的風流量為順風，順風從窗框1右端進入時，經過過濾網24的過濾，從而起到降塵的作用，風進入窗框1內之后，因?yàn)槭琼橈L(fēng)，此時調節環14拉動彈力繩23蓄力，而調節環14被卡板12卡住卡位槽15，調節環14被固定，此時擴撐板17被水平放置，支撐骨20被水平放置，支撐骨20上覆蓋的彈性膜21被覆蓋在調節桿7上，順風從窗框1內吹過之后，調節桿7不對氣流有阻擋，風流在吹至窗框1內左部之后，因?yàn)檎{(diào)節板9為傾斜安裝有調節桿7上的調節槽8內，其調節板9上固定的擋風膜10形成一個圓臺形，風經過之后，氣流從擋風膜10的母線處吹過，不會阻隔氣流的流動，氣流經過調節氣囊4流出，從而進行通風；



而當有逆流風從調節氣囊4吹入窗框1內時，逆流風吹動擋風膜10，擋風膜10形成的圓臺的形狀對氣流進行收集，從而進行力的積蓄，氣流對擋風膜10的吹動，使調節板9發生轉動，調節板9轉動帶動連接線13發生位移，連接線13與調節板9的連接時，穿過一個支撐環，支持環從而提供對連接線13的導向作用，從而使連接線13的位移更加明顯，連接線13從而牽動卡板12，卡板12在卡槽11內發生滑動，卡板12失去對調節環14上的卡位槽15的卡位，調節環14失去力的束縛，此時調節環14受支撐環18上的彈力繩23的拉力，調節環14發生移動，調節環14移動時，帶動擴撐板17移動，從而使擴撐板17在調節底座16上發生轉動，擴撐板17另一端在支撐底座22上轉動，擴撐板17從調節環14上展開，從而使擴撐板17對支撐骨20進行支撐，將支撐骨20展開，支撐骨20帶動支撐骨20上覆蓋的彈性膜21展開，并與窗框1內側壁接觸，而此時彈力繩23依舊處在拉伸狀態，從而拉動調節環14通過擴撐板17對支撐骨20進行擴撐，使彈性膜21封堵在窗框1的內側壁，從而使逆流的氣體被封堵在窗框1內，從而防止了逆流，造成更大的危害。
